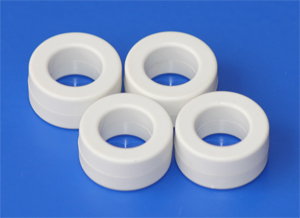

1、磁芯結構特點:
?由高導磁及恒導磁兩種材料的磁芯復合組成
2、磁芯性能特點:
?強的抗直流能力
?高精度,適用等級范圍0.5-0.1級,
?適用電流范圍 1.5-200A
?優良的高低溫特性
?高的性價比
3、應用領域:
?電度表用抗直流分量電流互感器
?電力系統測量、控制用抗直流分量電流互感器
4、常用尺寸規格、適用精度等級和直流范圍
產品牌號 | 磁芯尺寸 外徑×內徑×高 | 外形尺寸 外徑×內徑×高 | 精度等級 | Z大過直流能力 |
NA-DC-1 | 20×14×10 | 22.5×12.1×12.2 | 0.5-0.1級 | 40A |
NA-DC-2 | 21×15×10 | 23.6×12.8×12.8 | 0.5-0.1級 | 40A |
NA-DC-3 | 24×15.5×8 | 26.3×13.7×9.9 | 0.5-0.1級 | 60A |
NA-DC-4 | 21×16×10 | 24.7×14.0×12.5 | 0.5-0.1級 | 60A |
NA-DC-5 | 23×16×10 | 25.0×14.0×13.0 | 0.5-0.1級 | 60A |
NA-DC-6 | 25×16×8 | 27.8×13.7×10.8 | 0.5-0.1級 | 60A |
NA-DC-7 | 22×17×10 | 24.4×15.3×12.3 | 0.5-0.1級 | 60A |
NA-DC-8 | 24×17×8 | 26.3×15.3×9.9 | 0.5-0.1級 | 60A |
NA-DC-9 | 28×17×8 | 29.8×15.2×10.1 | 0.5-0.1級 | 65A |
NA-DC-10 | 25×17×10 | 28.0×15.6×12.8 | 0.5-0.1級 | 80A |
NA-DC-11 | 29×21×10 | 32.1×18.8×13.8 | 0.5-0.1級 | 80A |
NA-DC-12 | 24×18×10 | 26.6×15.8×12.8 | 0.5-0.1級 | 100A |
NA-DC-13 | 28×18×15 | 30.2×16.0×17.6 | 0.5-0.1級 | 100A |
NA-DC-14 | 27×19×8 | 29.3×16.6×9.8 | 0.5-0.2級 | 100A |
NA-DC-15 | 27×19×12 | 28.9×17.1×13.9 | 0.5-0.1級 | 120A |
NA-DC-16 | 28×19×12 | 30.2×17.1×13.9 | 0.5-0.1級 | 120A |
NA-DC-17 | 30×20×8A | 32.7×18.0×9.8 | 0.5-0.2級 | 120A |
NA-DC-18 | 33×23×15 | 36.2×21.2×18.1 | 0.5-0.1級 | 200A |
NA-DC-19 | 60×48×15 | 64.0×46.0×19.5 | 0.5-0.1級 | 200A |
